Jenis Jenis Kabel UTP: Kategori Cat 5e hingga Cat 8, Fungsi, dan Urutan Crimping

Jenis jenis kabel UTP (Unshielded Twisted Pair) adalah kelompok media transmisi kabel tembaga tanpa pelindung aluminium foil yang berfungsi menghubungkan berbagai perangkat komputasi dalam jaringan lokal (LAN). Selain itu, kabel ini memuat empat pasang kawat tembaga berisolasi yang saling melilit secara spiral. Rancangan lilitan tersebut berfungsi khusus meredam interferensi elektromagnetik dan meminimalkan kebocoran sinyal (crosstalk). Hingga kini, industri jaringan menyediakan varian kabel mulai dari kategori Cat 1 hingga kategori mutakhir Cat 8.

Faktanya, pemilihan jenis jenis kabel UTP yang tepat sangat menentukan kecepatan transfer data serta kestabilan akses internet pada sebuah gedung. Oleh karena itu, administrator jaringan maupun pengguna rumahan perlu mengenali spesifikasi setiap varian kabel. Melalui panduan ini, Anda dapat mempelajari klasifikasi lengkap kabel jaringan, perbedaan fisik Cat 5e dan Cat 6, perbandingan proteksi UTP versus STP, hingga tata cara crimping konektor RJ-45 sesuai standar resmi internasional.

Mengenal Karakteristik Fisika dan Jenis Jenis Kabel UTP

Sebagai penjelasan dasar, jenis jenis kabel UTP memanfaatkan prinsip transmisi sinyal listrik melalui konduktor tembaga murni. Bahkan, di dalam selubung luar kabel, terdapat delapan kawat penghantar yang terbagi menjadi empat pasang warna. Selain itu, kabel UTP tidak menyematkan lapisan pelindung logam tambahan pada bagian dalamnya. Karakteristik tanpa pelindung ini menjadikan kabel berbobot sangat ringan dan memiliki kelenturan tinggi saat teknisi menariknya melewati pipa konduit sempit.

Mengapa kawat tembaga pada kabel jaringan harus saling melilit? Pertanyaan ini kerap menarik perhatian para pegiat teknik komputer jaringan. Ketika arus listrik mengalirkan sinyal data digital, kawat konduktor secara alami memancarkan medan magnetik di sekitarnya. Jika dua kawat penghantar berjalan sejajar tanpa lilitan, radiasi medan magnet akan merusak paket data pada kawat sebelahnya. Akibatnya, timbul fenomena penurunan kualitas sinyal yang menyandang istilah crosstalk.

Namun, teknik lilitan kawat spiral sanggup menciptakan efek saling meniadakan gelombang magnetik (noise cancellation). Sinyal gangguan pada lilitan pertama berbalik arah sehingga langsung menetralkan gangguan pada putaran lilitan berikutnya. Oleh sebab itu, semakin rapat lilitan kawat per meter, semakin tinggi pula frekuensi transmisi yang mampu melintas tanpa distorsi. Kerapatan lilitan inilah yang membedakan kapasitas performa antar-generasi kabel.

Dalam arsitektur jaringan kantor modern, kabel UTP bertugas menghubungkan komputer klien menuju perangkat switch dan router. Informasi lengkap mengenai perangkat keras ini dapat Anda baca pada ulasan perbedaan hub switch dan router. Di samping itu, kabel jaringan juga mengalirkan lalu lintas data berkecepatan tinggi menuju komputer server guna menunjang produktivitas operasional harian.

Klasifikasi Kategori Jenis Jenis Kabel UTP (Cat 1 hingga Cat 8)

Organisasi standardisasi global TIA/EIA (Telecommunications Industry Association) bersama komite standar Ethernet IEEE 802.3 mengelompokkan kabel jaringan ke dalam nomor kategori (singkatan resmi Cat). Semakin tinggi angka kategorinya, semakin lebar kapasitas bandwidth serta batas kecepatan transmisi data yang tersedia.

Tabel Spesifikasi Kecepatan dan Bandwidth Kategori Cat 1 hingga Cat 8

Berikut adalah tabel ringkasan perbandingan spesifikasi teknis kabel jaringan dari generasi Cat 1 hingga Cat 8:

Evolusi Performa Transmisi Kabel Jaringan

Faktanya, perkembangan teknologi jaringan terus mendorong batas kemampuan kabel tembaga. Sebagai contoh nyata, kabel Cat 1 pada awalnya hanya sanggup menyalurkan frekuensi suara manusia di bawah 1 MHz. Selanjutnya, kemunculan standar Cat 5e berhasil mendongkrak kecepatan hingga 1 Gbps berkat teknik lilitan kawat yang lebih rapat. Kini, kabel Cat 8 bahkan menembus frekuensi 2.000 MHz guna melayani kebutuhan transfer data raksasa pada arsitektur server modern.

Karakteristik Populer Jenis Jenis Kabel UTP (Cat 5e, Cat 6, dan Cat 6a)

Meskipun standar industri mencakup delapan tingkatan kategori kabel, hanya beberapa varian yang mendominasi pasar komputer saat ini. Oleh karena itu, pembeli bijak perlu menimbang rasio performa dan biaya agar tidak membeli kabel melebihi kebutuhan riil instalasi.

Kabel UTP Cat 5e untuk Jaringan Rumah dan Kantor Kecil

Varian Cat 5e (Category 5 Enhanced) merupakan bentuk penyempurnaan resmi dari kabel Cat 5 lawas. Pasalnya, pabrikan melilitkan kawat tembaga Cat 5e lebih rapat demi memenuhi standar sertifikasi Gigabit Ethernet (1000BASE-T). Hasilnya, varian ini sanggup menyalurkan bandwidth hingga 1 Gbps pada bentangan jarak maksimal 100 meter secara konsisten.

Selain itu, keunggulan utama kabel Cat 5e berakar pada diameternya yang ramping dan bobot fisiknya yang sangat lentur. Teknisi dapat dengan leluasa menekuk kabel ini menembus celah sempit di balik dinding rumah. Di samping itu, harga gulungan kabel Cat 5e sangat bersahabat bagi anggaran sekolah maupun perumahan. Karena alasan tersebut, produk ini menjadi solusi ideal untuk menghubungkan modem serat optik menuju router Wi-Fi dan smart TV keluarga.

Kabel UTP Cat 6 dengan Pemisah Silang (Cross Spline)

Sementara itu, generasi Cat 6 membawa lonjakan kapasitas transmisi dengan dukungan frekuensi bandwidth mencapai 250 MHz. Ciri fisik paling khas dari kabel Cat 6 terlihat pada bilah plastik pemisah silang berbentuk tanda tambah (+) di bagian tengah inti kabel. Komponen struktural ini mengusung istilah teknis cross spline atau pair separator.

Faktanya, bilah pemisah tersebut secara efektif menyekat keempat pasang kawat tembaga agar tidak saling bersinggungan di sepanjang kabel. Berkat isolasi fisik yang kokoh, kabel Cat 6 mampu mengalirkan data berkecepatan 10 Gbps pada jarak pendek hingga 55 meter. Sementara itu, pada jarak penuh 100 meter, kabel ini tetap menghantarkan data 1 Gbps dengan latensi sangat rendah. Kemampuan prima ini menjadikan Cat 6 pilihan utama untuk kantor bisnis, warnet gaming, dan kamera CCTV IP.

Kabel Cat 6a untuk Kecepatan 10 Gbps Jarak Penuh

Selanjutnya, varian Cat 6a (Category 6 Augmented) hadir guna menjawab keterbatasan jarak kecepatan 10 Gbps pada kabel Cat 6 standar. Melalui frekuensi bandwidth sebesar 500 MHz, Cat 6a mampu mempertahankan kecepatan penuh 10 Gbps hingga jarak maksimal 100 meter tanpa mengalami penurunan sinyal sama sekali.

Namun, performa tinggi ini menuntut konstruksi kabel yang jauh lebih tebal dan kaku. Jaket luar Cat 6a memakai pelindung karet padat guna mengeliminasi fenomena Alien Crosstalk antar-kabel dalam satu pipa konduit. Oleh karena itu, teknisi wajib memilih kepala konektor RJ-45 berukuran presisi yang sanggup menampung kawat tembaga berdiameter 23 AWG.

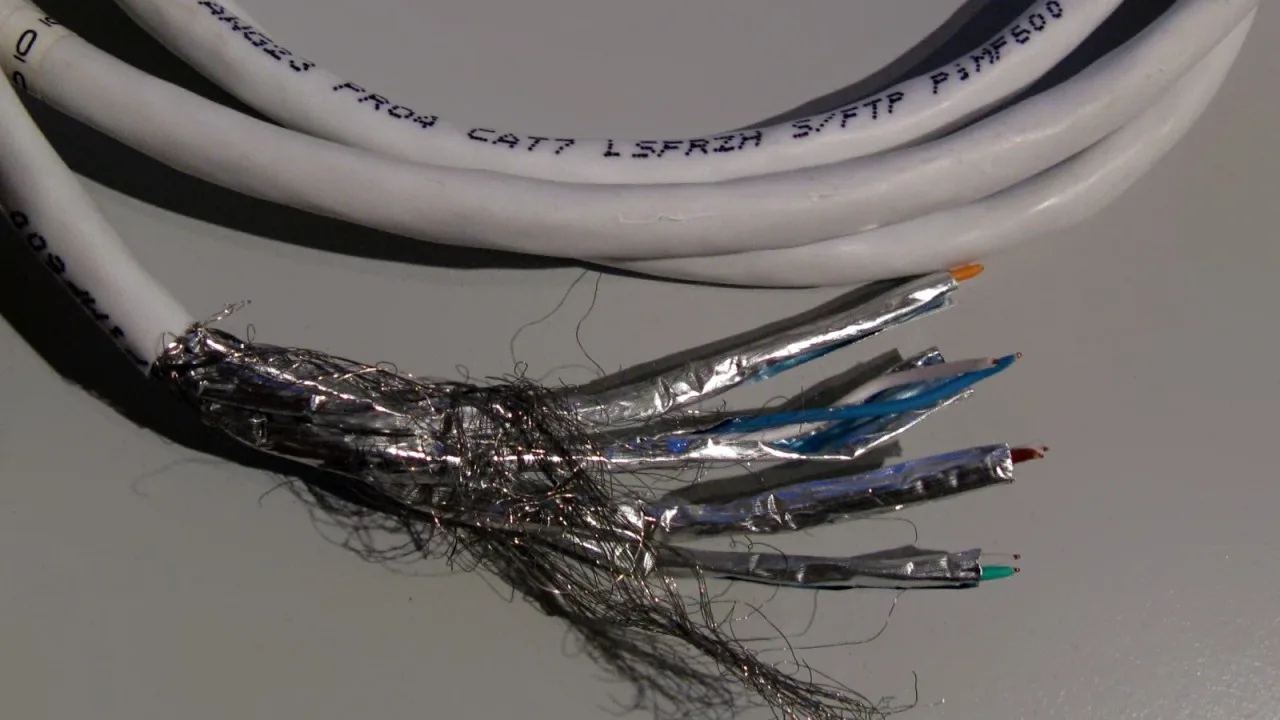

Kabel Cat 7 dan Cat 8 untuk Pusat Data Modern

Memasuki kategori Cat 7 dan Cat 8, arsitektur kabel beralih dari jenis unshielded menuju kabel berpelindung ganda (S/FTP). Sebagai gambaran, tipe Cat 7 mendukung frekuensi 600 MHz dengan kecepatan 10 Gbps. Sementara itu, varian Cat 8 melonjak pesat menyentuh frekuensi 2.000 MHz (2 GHz) dengan kecepatan transfer data antara 25 Gbps hingga 40 Gbps.

Khususnya, pabrikan merancang kabel Cat 8 khusus untuk menghubungkan rak server ke switch utama di pusat data modern berjarak pendek (maksimal 30 meter). Produk ini membungkus setiap pasang kawat tembaga dengan lapisan foil individu serta anyaman kawat luar. Bahkan, konektor kabel Cat 8 menyematkan pelindung logam berlapis emas guna menyalurkan muatan listrik liar menuju sistem grounding server.

Perbandingan Jenis Jenis Kabel UTP dengan Kabel FTP dan STP

Masyarakat awam kerap menyamakan seluruh kabel jaringan dengan istilah kabel UTP. Padahal, dunia jaringan membagi kabel pasangan berpilin (twisted pair) ke dalam tiga kelompok besar berdasarkan rancangan lapisan pelindung di dalamnya. Memasang jenis kabel yang keliru pada lingkungan industri dapat memicu kerusakan transmisi akibat radiasi medan elektromagnetik.

Berikut adalah ulasan mendalam mengenai perbedaan ketiga kelompok kabel jaringan tersebut:

• UTP (Unshielded Twisted Pair): Kelompok kabel tanpa lapisan pembungkus aluminium pelindung sama sekali. Selain itu, kabel UTP memiliki kelenturan tinggi, berbobot ringan, serta menawarkan harga paling ekonomis. Varian ini sangat cocok untuk instalasi indoor seperti ruang kelas sekolah, kamar rumah, dan area kantor biasa.
• FTP (Foiled Twisted Pair / F-UTP): Kabel ini membungkus empat pasang kawat tembaga menggunakan satu lembar lapisan aluminium foil di bawah jaket luar. Lapisan foil tersebut melindungi transmisi data dari gangguan gelombang radio frekuensi menengah. Praktisi kerap memilih kabel ini untuk instalasi jalur plafon gedung perkantoran.
• STP (Shielded Twisted Pair / S-FTP): Tingkatan perlindungan tertinggi yang membungkus setiap pasang kawat dengan foil terpisah, lalu melapisinya kembali menggunakan anyaman kawat tembaga (braided mesh). Kabel STP memiliki fisik cukup kaku dan tebal, namun kebal terhadap radiasi mesin bengkel, genset pabrik, transformator PLN, serta tiang luar ruangan.

Standar Urutan Warna Kabel UTP (T568A vs T568B)

Faktanya, kabel UTP mengusung delapan kawat tembaga dengan kode warna internasional TIA/EIA-568. Kombinasi warna ini memuat empat warna solid (Oranye, Hijau, Biru, Cokelat) serta empat warna bergaris putih. Ketika teknisi memasang kepala konektor RJ-45 (crimping), mereka wajib mengacu pada salah satu standar pengkabelan resmi: T568A atau T568B.

Praktisi jaringan di Indonesia paling gemar menerapkan standar T568B sebagai pola pengkabelan utama. Guna memudahkan proses penghafalan, Anda dapat memakai jembatan keledai ringkas berikut: PO – O – PH – B – PB – H – PC – C (Putih Oranye, Oranye, Putih Hijau, Biru, Putih Biru, Hijau, Putih Cokelat, Cokelat). Selain itu, pada sistem Gigabit Ethernet (1000BASE-T), seluruh delapan kawat konduktor aktif mentransmisikan dan menerima paket data secara serempak dua arah (full duplex).

Konfigurasi Pemasangan Kabel UTP: Straight-Through vs Crossover

Berdasarkan kombinasi susunan warna pada kedua ujung konektor RJ-45, instalasi kabel jaringan terbagi ke dalam dua model konfigurasi fungsional:

1. Model Kabel Straight-Through (Pemasangan Lurus)

Sebagai aturan baku, kabel straight-through menerapkan susunan urutan warna yang identik pada kedua pucuk kabelnya. Sebagai contoh, jika ujung pertama memakai standar T568B, maka ujung kedua wajib mengusung urutan T568B pula. Konfigurasi lurus ini berfungsi menyambungkan dua perangkat jaringan yang berlainan peran. Contoh implementasinya meliputi sambungan berikut:

• Komputer PC atau laptop menuju port Switch LAN.
• Switch penghubung menuju port Router internet.
• Router mikrotik menuju modem serat optik penyedia layanan.

2. Model Kabel Crossover (Pemasangan Silang)

Sebaliknya, kabel crossover menerapkan pola susunan berbeda pada masing-masing pucuknya. Ujung pertama memakai urutan T568A, sedangkan ujung kedua menerapkan urutan T568B. Susunan silang ini menukar posisi pin kirim (TX) dengan pin terima (RX) agar dua mesin dapat bertukar berkas secara langsung tanpa bantuan switch. Kabel cross menyambungkan dua perangkat bertipe setara, seperti:

• Komputer PC langsung menuju komputer PC kedua (jaringan peer-to-peer).
• Perangkat Switch langsung menuju Switch kedua untuk penambahan port.
• Router langsung menuju Router kedua dalam konfigurasi routing statis.

Kendati demikian, hampir seluruh perangkat kartu jaringan (NIC) dan switch modern menyematkan fitur cerdas bernama Auto-MDIX (Automatic Medium-Dependent Interface Crossover). Fitur otomatis ini sanggup membalik polaritas jalur pengiriman dan penerimaan sinyal secara mandiri di tingkat chip. Dengan demikian, kabel tipe straight-through kini dapat melayani seluruh jenis sambungan jaringan tanpa menuntut pembuatan kabel crossover lagi.

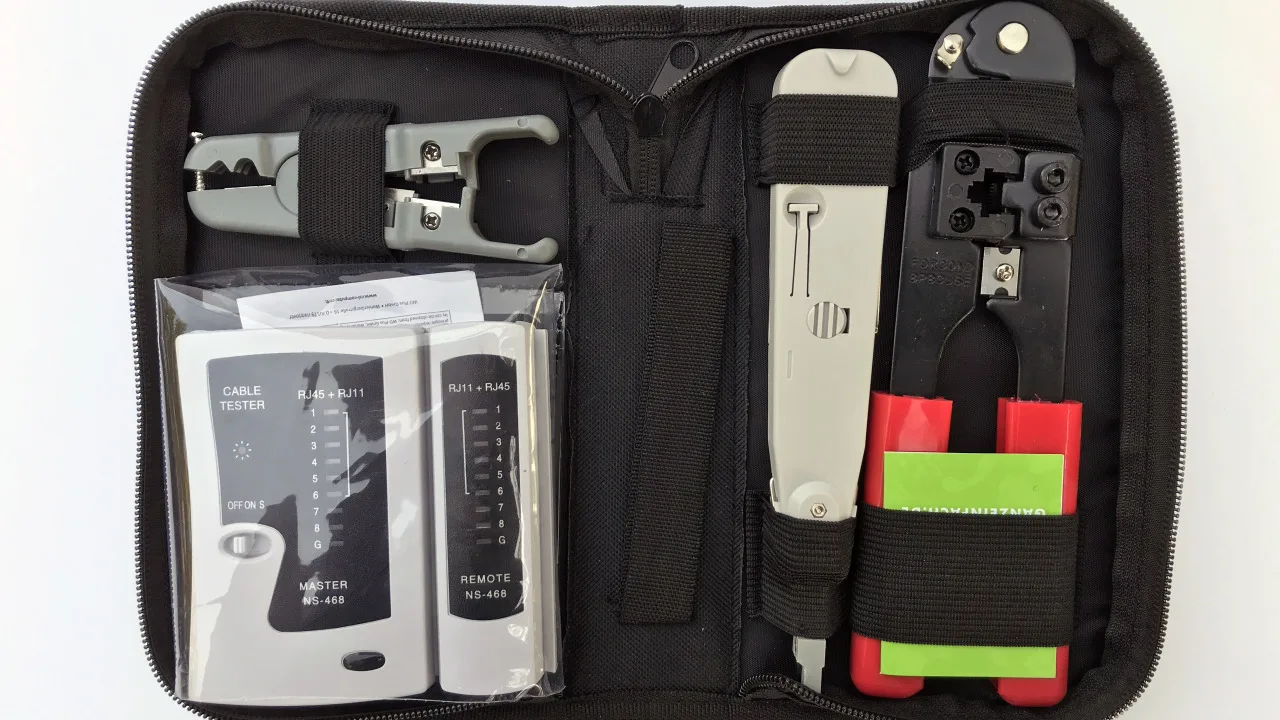

Panduan Praktis Cara Crimping Kabel UTP ke Konektor RJ-45

Keterampilan memasang kepala konektor RJ-45 (crimping) secara mandiri merupakan keahlian berharga bagi setiap teknisi maupun penghobi perangkat keras. Pekerjaan ini menuntut ketelitian jemari serta pemotongan kawat yang rata. Oleh sebab itu, persiapkan terlebih dahulu tang crimping, pemotong kabel, konektor RJ-45 berkualitas, serta kabel UTP pilihan Anda.

Lima Langkah Presisi Pemasangan Konektor RJ-45

1. Kupas Pembungkus Luar: Pakai pisau pengupas pada tang crimping untuk mengelupas jaket pelindung luar kabel sepanjang kira-kira 2 hingga 3 sentimeter. Lakukan putaran perlahan agar mata pisau tidak menyayat isolasi kawat tembaga di dalamnya.
2. Buka Lilitan dan Luruskan Kawat: Urai keempat pasang kawat tembaga yang saling memilin. Luruskan setiap helai kawat dengan jemari Anda hingga benar-benar rapi dan sejajar.
3. Susun Sesuai Urutan Standar T568B: Tata kedelapan kawat tembaga secara berjajar rapat dari arah kiri ke kanan mengikuti pola standar T568B (Putih Oranye hingga Cokelat). Pastikan Anda menata urutan warna dengan benar sebelum memotong kawat.
4. Potong Kawat Secara Rata: Rapatkan kawat tembaga lalu potong secara siku menyisakan panjang sekitar 1,2 hingga 1,5 sentimeter memakai pisau tang crimping. Pemotongan rata sangat krusial agar seluruh pucuk kawat menyentuh pelat tembaga konektor secara serempak.
5. Kunci Konektor dengan Tang Crimping: Dorong kedelapan kawat ke dalam lubang pin konektor RJ-45 hingga seluruh pucuk kawat mentok di ujung depan plastik transparan. Pastikan jaket luar kabel ikut masuk ke dalam konektor agar terjepit kuat sebagai penahan tegangan. Masukkan konektor ke soket tang crimping, lalu tekan tuas sekuat tenaga hingga konektor mengunci pin emas dengan mantap.

Pengujian Integritas Sambungan Menggunakan LAN Tester

Setelah Anda berhasil memasang konektor pada kedua pucuk kabel, uji kualitas sambungan menggunakan alat LAN Cable Tester. Masukkan kedua kepala konektor RJ-45 ke soket penguji, lalu nyalakan sakelar alat. Jika lampu indikator angka 1 hingga 8 menyala hijau berurutan secara serasi pada kedua modul tester, maka kabel jaringan Anda berfungsi sempurna dan siap menghantarkan akses internet cepat.

Cara Memilih Jenis Jenis Kabel UTP Sesuai Kebutuhan Instalasi

Agar anggaran pembangunan jaringan Anda berjalan efisien dan berdaya guna tinggi, cermati rekomendasi praktis berikut sebelum membeli gulungan kabel jaringan di toko komputer:

• Instalasi Rumah Tangga dan Indekos: Jika paket langganan internet Anda berada pada kisaran 50 hingga 300 Mbps, kabel Cat 5e sudah sangat memadai guna melayani kebutuhan streaming 4K dan browsing harian dengan biaya paling ekonomis.
• Kebutuhan Kantor Bisnis dan Gaming: Untuk lingkungan kerja yang menuntut transmisi file gigabit tanpa gangguan latensi, pilih kabel Cat 6 berbahan tembaga murni (Bare Copper, bukan paduan aluminium murah CCA).
• Pemasangan Luar Ruangan (Outdoor) dan Kamera CCTV: Selalu gunakan kabel berkategori outdoor dengan jaket ganda tahan cuaca atau pilih kabel FTP/STP yang kebal terhadap rembesan air hujan dan radiasi petir.
• Jalur Dekat Pipa Listrik AC 220V: Jangan menempatkan jenis jenis kabel UTP biasa sejajar berdampingan dengan kabel listrik PLN tegangan tinggi. Jika jalur pipa saling berhimpitan, teknisi wajib memasang kabel STP berpelindung logam lengkap dengan sistem pentanahan (grounding).

Pertanyaan Umum Seputar Kabel UTP (FAQ)

Berikut adalah rangkuman tanya jawab penting seputar karakteristik teknis, urutan crimping, serta rekomendasi pemilihan kabel jaringan UTP:

Apa itu jenis jenis kabel UTP dan fungsinya?

Jenis jenis kabel UTP adalah kelompok media transmisi jaringan komputer tanpa pelindung foil yang bertugas menyalurkan sinyal komunikasi data antarperangkat seperti komputer, switch, dan router. Kabel ini memanfaatkan empat pasang kawat tembaga berpilin untuk meminimalkan gangguan sinyal elektromagnetik pada sistem jaringan lokal (LAN).

Apa perbedaan mendasar antara kabel UTP Cat 5e dan Cat 6?

Perbedaan utama terletak pada kapasitas frekuensi dan struktur fisik inti kabel. Varian Cat 5e beroperasi pada bandwidth 100 MHz dengan kecepatan 1 Gbps. Sebaliknya, varian Cat 6 beroperasi pada bandwidth 250 MHz dengan kecepatan 10 Gbps pada jarak pendek, serta menyematkan bilah silang plastik (cross spline) untuk meredam crosstalk.

Mengapa teknisi paling sering memilih kabel UTP untuk jaringan LAN?

Teknisi memilih kabel UTP karena menawarkan keseimbangan terbaik antara harga ekonomis dan performa transmisi stabil. Selain itu, kabel ini memiliki diameter lentur, mudah menembus lorong instalasi sempit, serta mendukung konektor RJ-45 secara universal pada hampir semua perangkat keras komputer modern.

Kapan teknisi harus memilih kabel STP daripada kabel UTP?

Teknisi wajib memasang kabel STP (Shielded Twisted Pair) saat jalur transmisi melintasi area dengan interferensi elektromagnetik tinggi. Sebagai contoh, lingkungan pabrik bermesin besar, transformator listrik PLN, tiang luar ruangan, atau instalasi kabel yang melintasi pipa konduit kabel listrik utama membutuhkan proteksi STP.

Apa fungsi kabel crossover dalam instalasi jaringan komputer modern?

Kabel crossover berfungsi menyambungkan dua perangkat jaringan setipe secara langsung, seperti komputer ke komputer lain tanpa melalui perantara switch. Namun pada arsitektur modern, fitur Auto-MDIX pada kartu jaringan telah mengambil alih peran tersebut dengan otomatis menyesuaikan polaritas transmisi sinyal.

Rangkuman dan Rekomendasi Pemasangan Jaringan

Pada akhirnya, jenis jenis kabel UTP senantiasa memegang peranan tak tergantikan dalam infrastruktur teknologi informasi global. Meskipun jaringan nirkabel Wi-Fi kian populer, keberadaan jenis jenis kabel UTP tetap menjadi pilihan utama saat Anda membutuhkan latensi amat rendah, keamanan transmisi kabel fisik, serta kapasitas data gigabit yang konsisten sepanjang hari. Penguasaan spesifikasi Cat 5e hingga Cat 8 serta teknik crimping T568B merupakan bekal keahlian mendasar bagi para praktisi IT.

Oleh sebab itu, gunakan selalu kabel tembaga berkualitas orisinal guna menjamin usia pakai instalasi jaringan Anda. Untuk melengkapi wawasan pengelolaan sistem operasi server di jaringan lokal, pelajari pula panduan mendalam kami seputar mengenal Debian Linux serta optimasi memori komputer di artikel perbedaan RAM dan ROM.
